GCK型低壓抽出式成套開關設備

GCK型低壓抽出式成套開關設備廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心（PC)和電動機控制中心(MCC)。作為交流 50(60)Hz。額定工作電壓為380V(660V)、額定電流為4000A及以下的發、供電系統中配電、電動機集中控制。無功補償使用的低壓成套配電 裝置。

使用環境

·周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，24h內的平均溫度不得高于+35℃；

·海拔高度1000m．高海拔地區用戶，請?jiān)谟嗀浿刑岢?，本產品可滿足海拔高度4000m以下的用戶要求；

·周?chē)諝庀鄬?duì)濕度在最高溫度為+40℃時不得超過50％，在較低溫度時允許有較大的相對濕度{例如+20℃時為90％)；

·設備安裝時與垂直面的傾斜度不超過5℃；

·設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；

·用戶有特殊要求是可與制造廠協商解決。

GCK型低壓抽出式成套開關設備是典型的隔離抽出式柜組設備，柜體內部用電鍍板隔成不同的功能小室．各回路元件統一裝在室內的抽屜中．抽屜高度按功能需要以80mm的模數變化。寬度。高度和功能相同的抽屜可以互換使用。

本系列產品具有分?jǐn)嗄芰Ω撸畡?dòng)熱穩定性能好，結構先進合理．電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點，是國內低壓成套開關設備的普及產品。

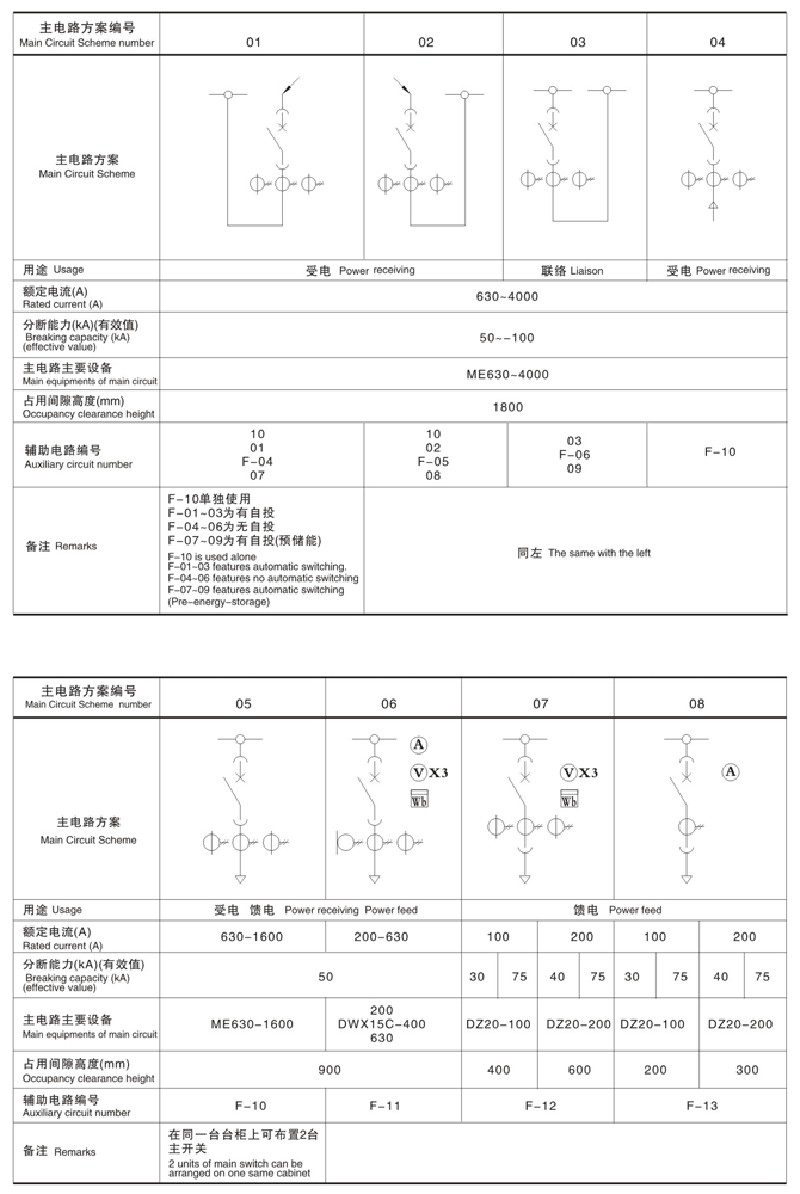

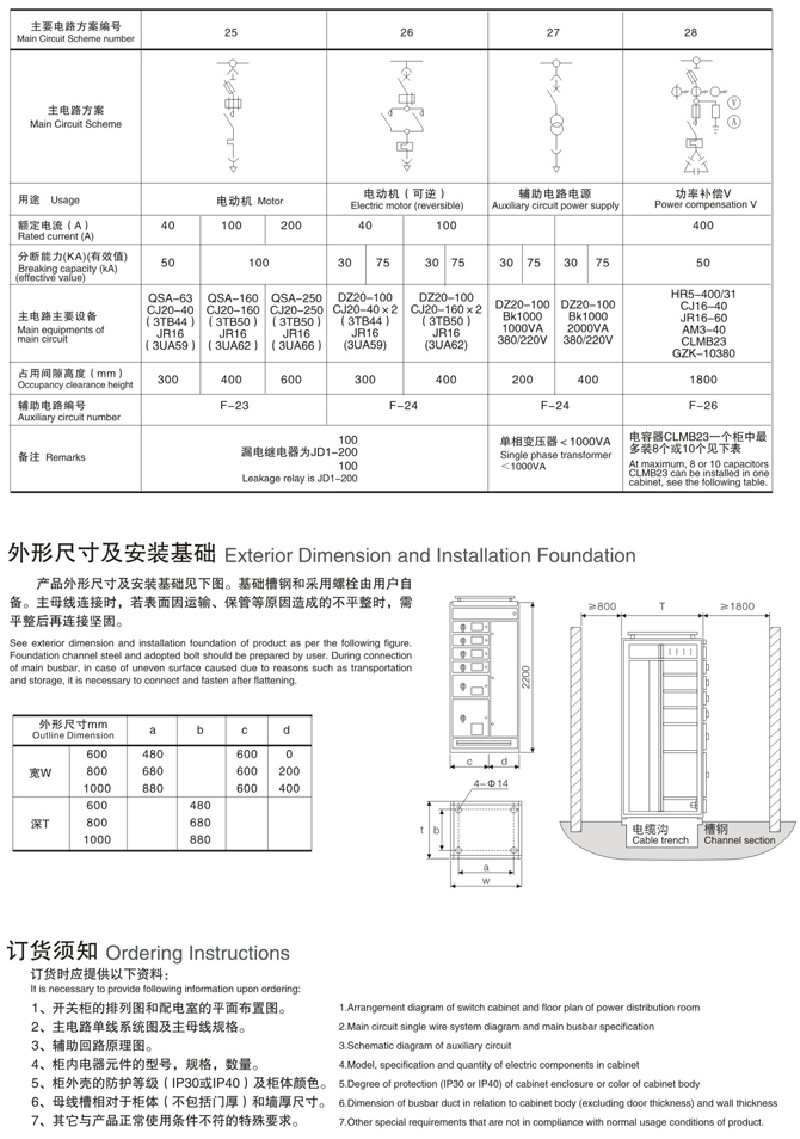

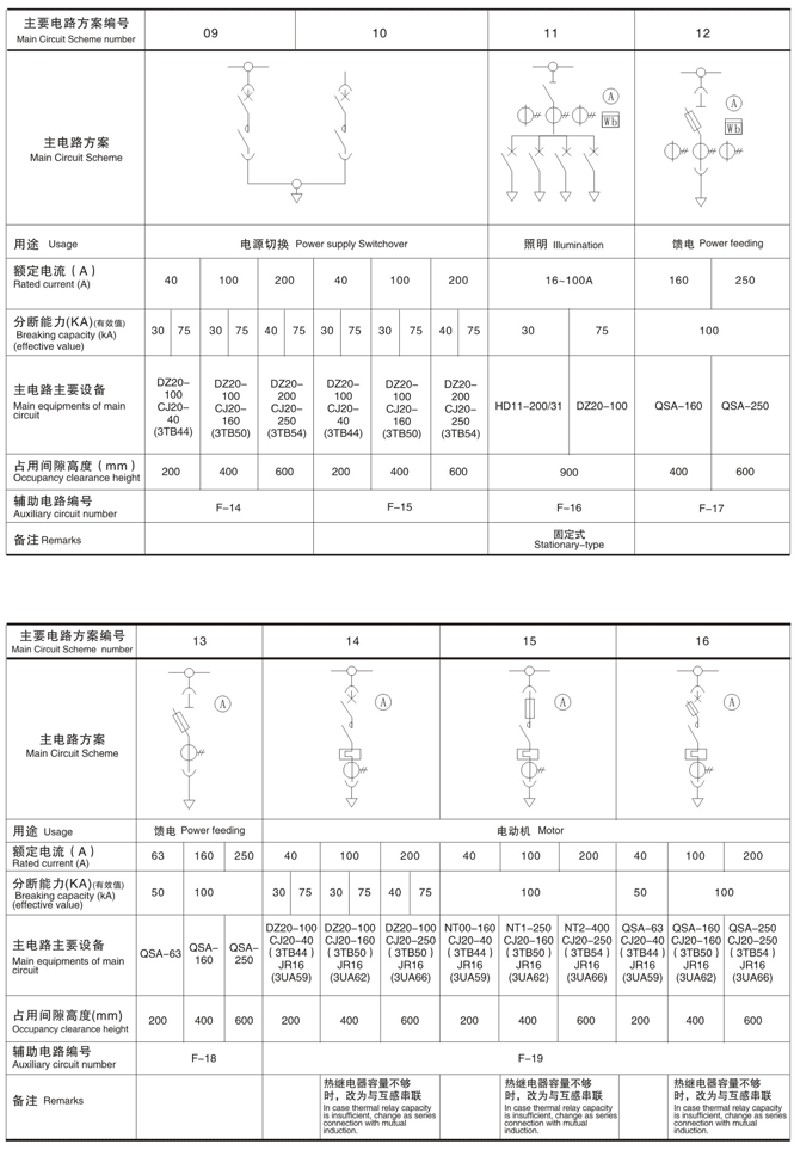

主電路方案(見下表)

輔助電路方案

   GCK輔助電路共分交流和直流兩部分。

直 流操作部分的輔助電路方案。主要用于發電廠變電站的低壓場(所)用電系統及發電機組低壓廠用系統．工作(備用)電源進線，電源饋線和電動機饋線的一般控制 方式。交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線 (MCC)操作控制的功能單元進行設計。

電器元件的選擇

柜內的主要電器元件選用高分?jǐn)嗄芰Φ膰?guó)內先進產品，殛引進技術的產品，滿足了裝置高一眭能的要求。如：斷路器選用DWl5、ME、AH、DZ20、TM30、ABB的F系列等；接觸器選用CJ20、3TB、LC1等；熱繼電器選用JR16、3UA、LR1-D等。

這些元件具有性能好、結構緊湊、重量輕、短飛弧或無飛弧、技術性能指標高的特點、能滿足本裝置的要求。

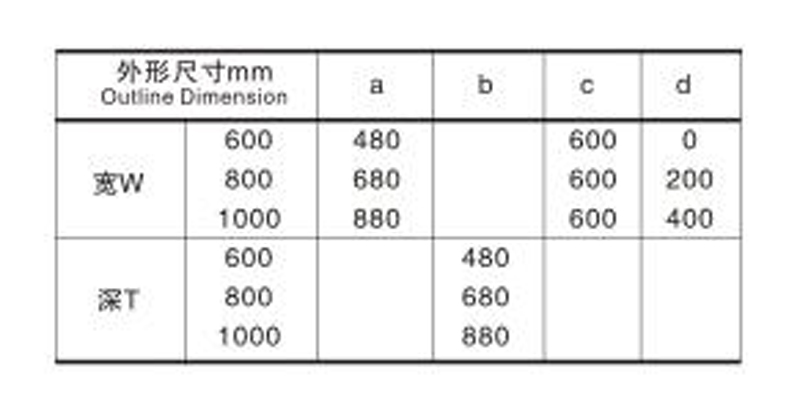

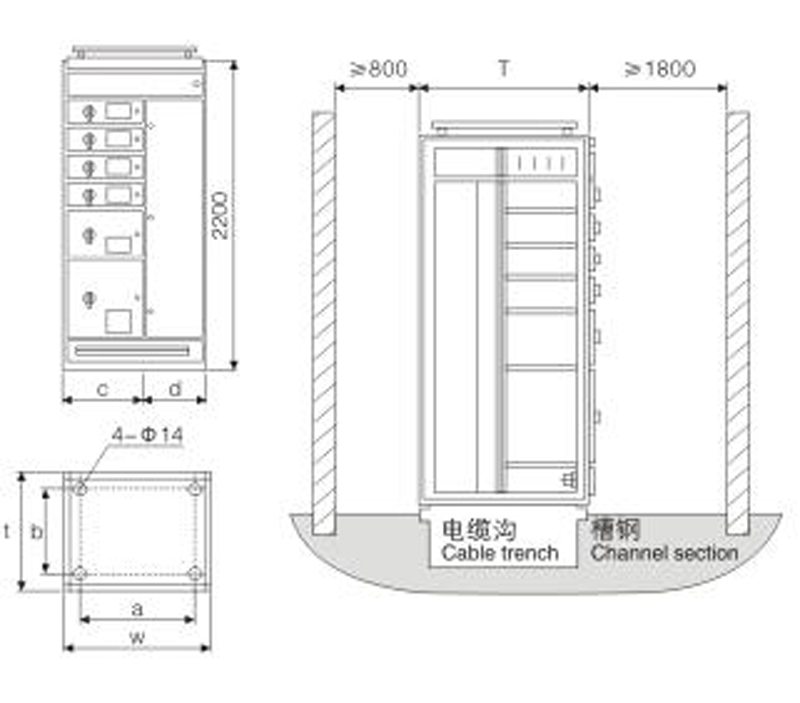

外形尺寸及安裝基礎

產品外形尺寸及安裝基礎見下圖。基礎槽鋼和采用螺栓由用戶自備。主母線連接時。若表面因運輸、保管等原因造成的不平整時。需平整后再連接堅固。

訂貨須知

訂貨時應提供以下資料：

1、開關柜的排列圖和配電室的平面布置圖。

2、主電路單線系統圖及主母線規格。

3、輔助回路原理圖。

4、柜內電器元件的型號。規格，數量。

5、柜外殼的防護等級(IP30或lP40)及柜體顏色。

6、母線槽相對于柜體(不包括門厚)和墻厚尺寸。

7、其它與產品正常使用條件不符的特殊要求。
